Dallo stato tensionale alla resistenza a taglio: le prove che servono per conoscere un maschio murario prima di intervenire.
Indagine con deformometro centesimale meccanico per monitorare nel tempo le deformazioni strutturali.
Lo strumento misura la distanza tra due basi, piccole pasticche o spinotti di pochi millimetri fissati alla muratura ai lati della lesione con colle ceramiche, ancoraggio chimico o resine bicomponenti. È removibile e di minimo ingombro.

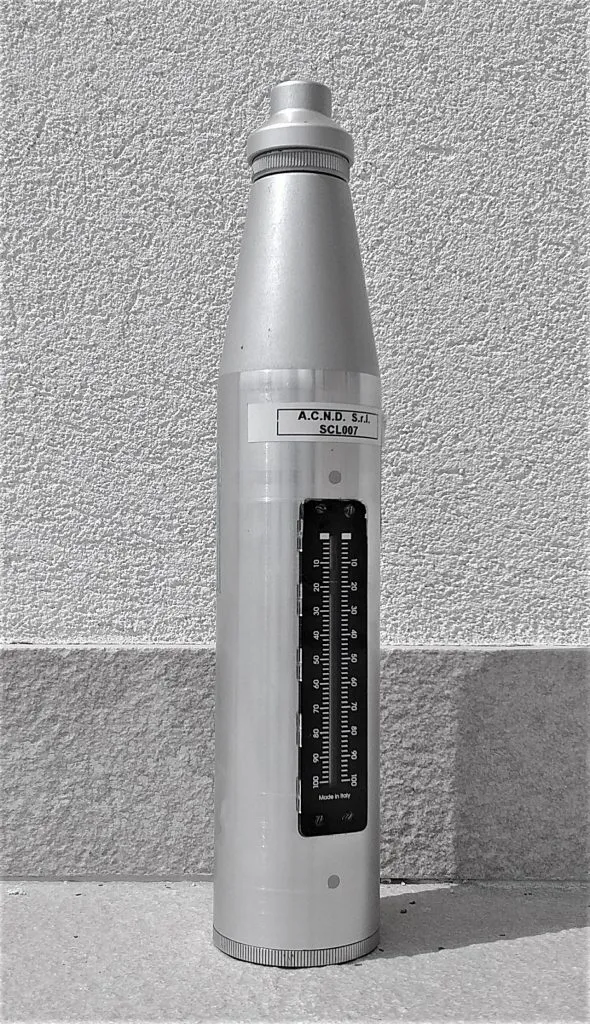

Valuta la durezza superficiale con uno sclerometro: una massa battente azionata da una molla percuote la superficie e se ne misura il rimbalzo.
Rispetto alla prova sul calcestruzzo si usa uno strumento con minore energia di percussione. La correlazione tra indice sclerometrico e durezza superficiale permette di stimare la resistenza a compressione della muratura.

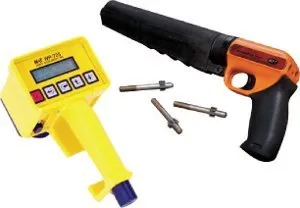

Indaga le proprietà meccaniche della malta: con una pistola calibrata si sparano sonde metalliche e se ne misura l'avanzamento.
Il solco prodotto è di pochi millimetri, quindi il danno alla struttura è trascurabile. Il risultato è la media di tre spari e fornisce indicazioni sulla resistenza a compressione dei materiali della muratura.
Si esegue un taglio nell'elemento strutturale, si misura la convergenza della fessura con un trasduttore, si inserisce il martinetto piatto e lo si porta gradualmente alla pressione che annulla la convergenza.
Quella pressione, corretta con le costanti del martinetto e il rapporto tra l'area del martinetto e quella del taglio, restituisce lo stato tensionale presente nella muratura in sito.
Due tagli paralleli, a una distanza di 40-80 cm a seconda della muratura, ospitano due martinetti che, messi in pressione insieme, creano uno stato di tensione monoassiale sulla porzione compresa: in pratica una prova di compressione in sito.
Gli spostamenti si misurano con comparatori tra i due martinetti. La prova può proseguire fino a pressioni molto superiori a quelle di esercizio: il rapporto con la tensione trovata con il martinetto singolo dà un coefficiente di sicurezza del maschio murario.
Si isola con tagli un pannello quadrato di 120 × 120 cm e lo si comprime lungo una diagonale con strutture metalliche applicate ai due estremi.
Dalla deformazione, dal carico raggiunto e dalle dimensioni della parete si ricavano la resistenza a taglio della muratura e le sue altre proprietà meccaniche.
Si generano onde elastiche a bassa e media frequenza (3-20 kHz per murature in pietra o mattoni) per percussione o con trasduttori, e se ne rileva l'arrivo in superficie o per trasparenza.
La velocità di propagazione è legata alle caratteristiche meccaniche del materiale e crolla attraversando l'aria: le zone più lente rivelano fessure, vuoti e danneggiamenti.

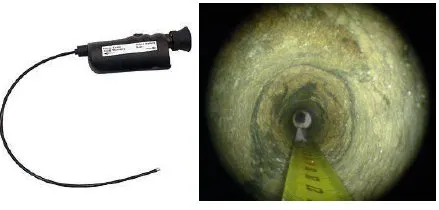

Una sonda inserita in un foro restituisce immagini dell'interno della muratura: geometria reale e stato di conservazione della sezione.
Permette di distinguere una muratura continua da una a sacco, verificare la presenza e lo stato di cavità interne e osservare l'adiacenza dei blocchi.
Prelievo di piccole carote, lunghe al massimo 5 cm, solo nella parte lapidea della muratura: mattoni o pietre naturali.
I campioni vengono analizzati in laboratorio per ricavarne le caratteristiche fisiche.
